Sonderfundamente für Signalgründungen im Bf Ulm Hbf

Projektbeschreibung

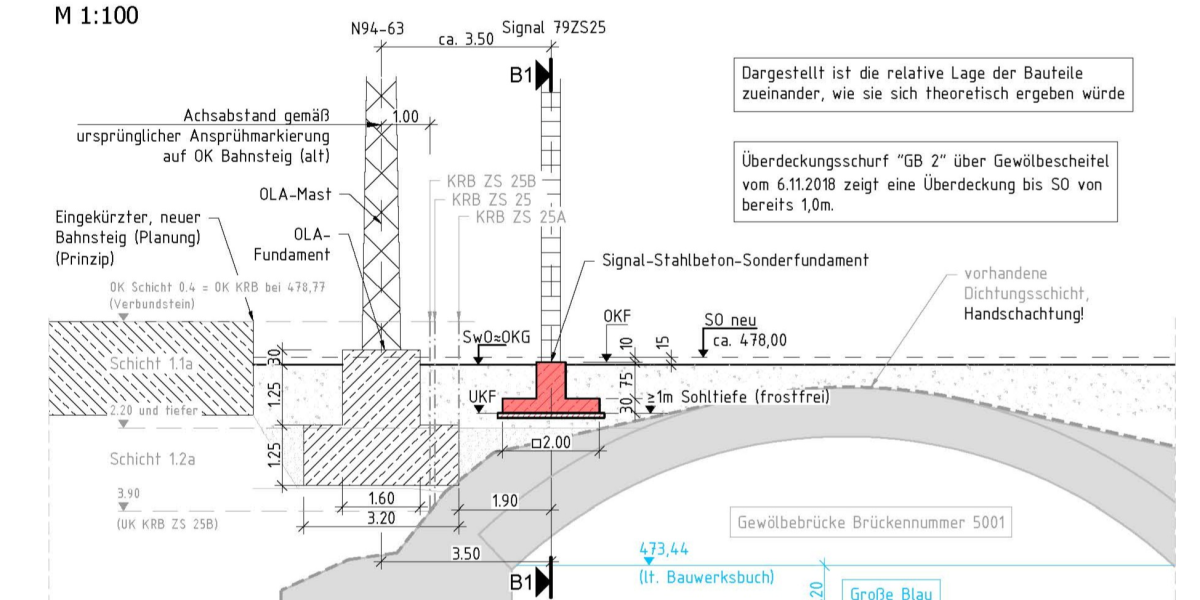

Im Zusammenhang mit dem Neubau des ESTW Ulm Hbf werden Signale an Standorten erforderlich, welche aufgrund der örtlichen Gegebenheiten nicht mit den Regelgründungsarten hergestellt werden können, so dass mangels alternativer sicherungstechnischer Lösungen Sondergründungen erforderlich werden. Hierbei handelt es sich um Gründungen im Widerlagerbereich der EÜ über die Große Blau, einer ca. 120 Jahre alten Gewölbebrücke sowie auf einer Stahlbetonbrücke, Baujahr 1910. Für die Gründungen waren Stahlbetonschwergewichtsfundamente zu konstruieren und statisch nachzuweisen, wobei die Vorgabelasten für Signalgründungen der Ril 804.2101 zu überdimensionierten und bautechnisch nicht praktikablen Dimensionen führten. Mangels Typzulassungen und -statiken der schwingungsanfälligen Signalmasten wurden die angreifenden Fundamentlasten gesondert ermittelt, einzelfallspezifische Lösungen konstruiert und statisch nachgewiesen.
